酸霧吸收塔的焊接工藝詳解：從技術要點到質量控制

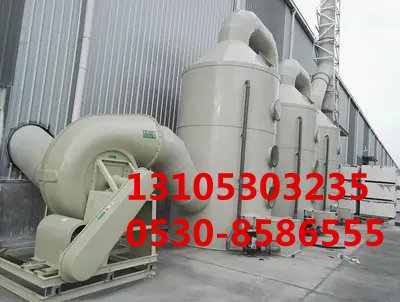

酸霧吸收塔作為工業廢氣處理系統的核心設備，其焊接質量直接關系到設備的耐腐蝕性、密封性和結構強度。由于長期接觸酸性介質（如硫酸、鹽酸等），焊接接頭必須滿足高標準的抗腐蝕能力和機械性能要求。本文將從材料準備、工藝設計、操作流程及質量控制等方面，系統解析酸霧吸收塔的焊接實現過程。
一、前期準備階段：材料與環境的雙重把控
1. 母材選型與預處理
根據工況條件（溫度、濃度、壓力）選擇適配的金屬材料，常用不銹鋼（304/316L）、雙相鋼或玻璃鋼復合材質。例如，在強腐蝕性環境下優先選用含鉬元素的316L不銹鋼以增強鈍化膜穩定性。
對板材表面進行嚴格清理：采用機械打磨去除氧化皮，丙酮擦拭消除油污，確保無雜質殘留。對于厚板需進行坡口加工（V型/X型），角度控制在30°~45°之間，預留2~3mm裝配間隙以保證熔透深度。
2. 焊材匹配原則
遵循“等強匹配”與“成分相近”雙重標準：
不銹鋼體系選用ER308/ER316系列焊絲，配合低氫型藥芯焊劑；
碳鋼部件則采用E70181低氫鈉鈣型焊條；
異種金屬連接時（如碳鋼法蘭與不銹鋼筒體），需通過過渡層焊接技術避免晶間腐蝕風險。
3. 工裝夾具設計
使用可調節式滾輪架配合中心定位銷，確保筒節組對時的錯邊量≤2mm；采用反變形工裝預置角度補償焊接收縮變形，特別是直徑＞2m的大型塔體需設置多維度支撐點。
二、核心焊接工藝參數控制
工藝類型 適用部位 關鍵參數設置 注意事項
GTAW（TIG） 打底焊道、密封焊縫 電流80~120A，氬氣純度≥99.99%，提前送氣滯后斷氣各5秒 高頻引弧防鎢極污染
GMAW（MIG） 填充蓋面焊 線能量控制在1.2~1.8kJ/cm，擺幅寬度不超過電極直徑3倍 層間溫度控制在150℃以下
SAW（埋弧焊） 縱縫/環縫長直段 焊速40~60cm/min，渣殼厚度保持均勻 背面清根后MT檢測靈敏度≤15μm
PTIG+脈沖模式 厚壁接管馬鞍口區域 峰值電流300A，基值維持80A，頻率1Hz 熱影響區寬度壓縮至8mm以內
特殊工藝要求：
多層多道焊時執行“窄道薄層”策略，每層厚度不超過4mm，減少熱累積導致的敏化效應；
角焊縫采用對稱施焊法平衡應力分布，層間冷卻至100℃以下再進行下一道焊接；
所有轉向部位實施圓滑過渡處理，避免直角焊縫造成的應力集中。
三、過程監控與缺陷防治體系
1. 實時監測手段
配備數字式風速儀監控保護氣體流量（氬氣≥12L/min），紅外測溫儀跟蹤層間溫度；
采用視頻內窺鏡檢查根部背透情況，超聲波測厚儀逐道檢測減薄量；
關鍵焊縫實施焊接機器人路徑規劃，重復精度達±0.2mm。
2. 典型缺陷解決方案
氣孔問題：加強焊前預熱至50~80℃，焊劑烘焙溫度設定為350±10℃，焊接環境濕度＜60%RH；
未熔合缺陷：調整焊槍角度與行進速度匹配關系，確保電弧覆蓋整個坡口截面；
熱裂紋傾向：在高鎳合金焊縫中添加稀土元素鑭系改性劑，細化晶粒組織。
3. 焊后強化處理
固溶處理工藝：將工件加熱至1050±10℃，水淬急冷以恢復奧氏體組織；
表面鈍化采用硝酸+氫氟酸混合液化學拋光，形成致密Cr?O?保護膜；
壓力測試階段進行氣密性試驗（0.3MPa保壓30分鐘無泄漏）及液壓強度試驗（設計壓力的1.5倍）。
四、標準化作業流程示例（以Φ1.8m玻璃鋼塔體為例）
1. 分段預制：將筒體分割為頂蓋、上段、中段、下段四部分獨立制作；
2. 接口強化：法蘭連接處增設加強筋板，采用斷續角焊工藝降低應力峰值；
3. 現場組裝：使用經緯儀校準垂直度偏差＜H/1000，激光水準儀控制標高誤差≤±2mm；
4. 整體熱處理：入爐進行去應力退火（650℃×2h隨爐冷卻），消除焊接殘余應力＞90%。
五、行業認證與質量追溯機制
合格的酸霧吸收塔焊接工程須滿足以下標準體系要求：
ASME BPVC Section VIII Division 1壓力容器規范；
ISO 156141鋼結構焊接評定標準；
GB/T 4730承壓設備無損檢測規程；
同時建立完整的焊接檔案包，包含WPS（焊接工藝規程）、PQR（工藝評定記錄）、NDE報告及焊工資格證復印件。
通過上述系統的工藝設計與嚴格執行，可實現酸霧吸收塔焊接接頭的零泄漏率、設計壽命≥15年的技術指標。實際案例顯示，采用自動化脈沖氬弧焊結合等離子旋轉電極堆焊技術的復合工藝，可使塔體內壁腐蝕速率降低至0.02mm/a以下，遠優于傳統手工焊的防腐效果。
